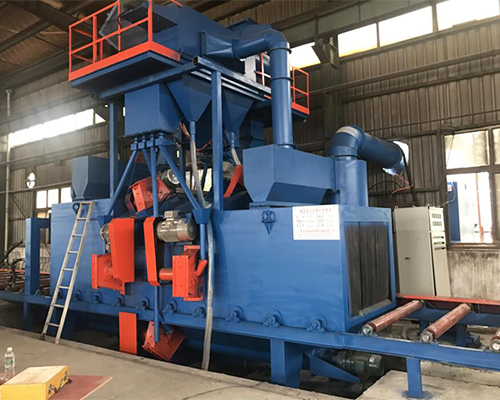

鋼板拋丸預處理線的工藝流程

（一）鋼板校平

鋼板運輸過程中或經過長期的堆放后，會產生變形，在工件制作中，影響加工精度，所以

應對鋼板進行校平處理。

經過校平可以將鋼板表面氧化皮松散部分脫落，

對后道拋丸有很大好處，同時校平機能力各有不同一般5mm—30mm為宜。

另外也有把鋼板校平機放在流水線后面，這對車間底漆的性能是一種考驗。

（二）鋼板運輸

鋼板上料后，各工序的傳送由輥道完成。

輥道通常為圓柱形，兩端有軸承座，輥道間距為

500~750mm，在噴涂工作完成之后，為了防止與輥道接觸一面的油漆受到破壞，對輥道的結構形式有特殊的要求，所以一般輥道與鋼板接觸部位不會產生大面積的車間底漆損傷，受到影響很小。

為了保證鋼板在拋丸處理時不變形，拋丸機內輥道間距不應小于500mm。

（三）預熱

預熱是為了拋丸前將鋼板升溫，除去表面水分、部分油污，使鋼板升溫達到噴漆后的干燥。

一般預熱設備有電熱絲加熱、中頻感應加熱、液化石油加熱和水加熱等。

不論采用何種方式加熱，均應使鋼板溫度保持在

40℃左右，溫度太低，不利于除去水份、油污，后道噴涂底漆的干燥，溫度太高，多耗能量，造成油漆干燥過程中起泡的弊病。

（四）拋丸器

拋丸器由葉輪、護罩、定向套、分丸輪、軸承座及電動機組成，葉輪由電動機帶動作高速旋轉（

2200~2600轉/min）產生強大的離心力，磨料經進丸管吸入分丸輪中時，在離心力作用下向葉片長度方向以加速運動60~80米/秒的速度拋出，拋出的磨料成扇形流速將鋼板表面氧化皮和銹蝕除去。

1、一般拋頭4個~16個不等，拋頭離鋼板間距大約為300~400mm，并且要調整工件與拋頭的角度、方向，控制好每個拋頭量。

2、6mm以下鋼板扁鋼、型鋼不適合鋼板預處理，因太薄會變形。

3、 控制好拋丸速度。

4、 選好合適的拋丸鋼丸及棱角砂。

（五）噴漆

經拋丸處理后的鋼表面需要立即噴涂車間底漆。

1、 噴涂設備為國產長江9 ℃高壓無氣噴漆泵，壓力比為1:32 。

2 、噴嘴一般為19~350、19~400、17~350、17~400左右。

3 、噴涂車間底漆時攪拌機不停地緩慢攪拌直至用完為止。

4 、噴槍與鋼板之間距離通常為300mm左右，下噴槍距離應略小于上噴槍的距離。

5 、油漆噴覆為50%。

（六）烘干

噴漆后應進入烘干爐內，促使漆膜快速干燥以利于迅速搬運、堆放。

（七）磨料

噴砂使用的磨料可以分為兩種：金屬質和非金屬質（礦物質）或礦渣。金屬質如鋼丸、鋼砂及鋼絲段等，它們多為一次性使用的磨料，但拋丸磨料有鐵丸、鋼丸、棱角砂和鋼絲段等，為理想磨料并且是混用磨料，直徑大約0.8 ~ 1.2mm

為宜。（粗糙度為40~75mm）

（八）粗糙度

拋丸后鋼表面的粗糙度指拋丸時鋼砂打擊在鋼板上殘留痕跡的深度，粗糙度過小，鋼板表

面平滑，涂層附著力差，粗糙度大，油漆不能覆蓋住粗糙度的波峰，易形成點蝕，而且會增

加油漆消耗量，一般無機硅酸鋅車間底漆的粗糙度為40~75μm，必須要控制好以下方面：

1 、保持好葉輪轉速，不讓鋼砂拋射速度過快過慢，并且要控制鋼砂的拋丸量。

2 、調整好鋼丸和棱角砂的配比。

3 、鋼丸和棱角砂直徑、磨料顆粒度大小

4 、控制好拋頭與鋼板角度和距離。

（九）預處理車間底漆干膜測量方法

車間底漆施工在噴砂處理至ISO sa2.5級鋼板上，粗糙度達到R240-75微米，而車間底漆本身的厚度要求一般在15-20微米，所以不能直接在鋼板上測量膜厚，標準的測試方法為：

1 、噴砂后把光滑試板用膠帶固定在鋼板上，通常放置三塊（如圖示）

2 、對電子式測厚儀先進行校正。

3 、噴漆干燥后取下試板進行測量。

4 、通常按噴砂后要達到規定的干膜厚度在光滑試板上測量要高于規定值（見表）

5 、對放置試板的位置要立即補涂。

（十）無機硅酸鋅車間底漆性能介紹Interplate

317(NQA311/NQA317)

1、良好的焊接性和切割性

2、良好的干性（在23 ℃時5分鐘干燥）

3、 良好的耐溶劑性，能與各種防銹漆配套。

4 、防腐為3個月至6個月。

5、 良好的耐熱性，減小受熱破壞。

6、 良好的機加工性。

7 、良好的低毒性。（有衛生指標）

8 、良好的耐電位性，適合船舶的陰極保護。

—焊縫的成型和內在質量不受影響

—焊縫的機械強度不受影響

—切割的速度不受影響

—切割的光潔度不受影響

同時選用的車間底漆必須獲得船級社的認可。

車間底漆的特點：含鋅，具有電化學保護作用，但有鋅鹽產生，熱加工時，鋅蒸汽產生小，適用于陰極保護，而高溫（400-600 ℃），熱影響區較小，膜厚為20-25微米時，防銹期一般為九個月。
